- 商品名稱：側裝式磁翻板液位計
- 瀏覽：
- 添加時間：2016-06-12 16:49:20
- 推薦度：
側裝式磁翻板液位計用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。
1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
2、配上下限開關輸出，可實現遠距報警，限位控制。
3、配變送器可實現液位遠距報指示，檢測與控制。
側裝式磁翻板液位計結構及工作原理
1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的長久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

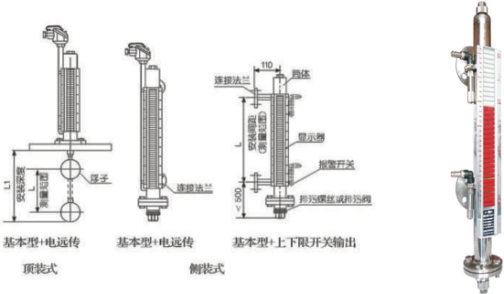

安裝形式內容 | 側裝式 | 頂裝式 | |
安裝間距 （ 測量范圍 ） | 500,800,1100,1400,1700,2000,2500,3000,3500, 4000,4500,5000,5500,6000mm | 500,800,1100,1400,1700,2000,2500,3000mm | |
工作壓力 | 0.6,1.6,2.5,4.0MPa | 0.6,1.6,2.5MPa | |
介質密度 | ≥ 0.5g/cm 3 | ≥ 0.76g/cm 3 | |
連接法蘭 | 不銹鋼 | 法蘭 20-40（D N 20 P N 4.0） （GB9119-88） | 法蘭 200-25（D N 200 P N 2.5） （GB9119-88） |
ABS | 法蘭 20-10（D N 20 P N 1.0） （GB9119-88） | 法蘭 200-6（D N 200 P N 0.6） （GB9119-88） | |
主體材料 | ABS（ 工作壓力 0.6MPa） 1Cr18Ni9T | ||
介質溫度 | -40 ℃ ~100 ℃ （ABS: -40 ℃ ~80 ℃ ） | ||
環境溫度 | -40 ℃ ~+70 ℃ | ||
示值誤差 | ± 10mm | ||
介質粘度 | ≤ 1st（10 - 4 m/s） | ||
上下限開關 輸出 | 1. 控制靈敏度 : 10mm 2. 輸出接點容量 : AC220V2A 3. 接點壽命 : 5 × 10 4 | ||
電遠傳連續 顯示 | 1. 精度 : ± 1.5% 2. 輸出負載 : 750 3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源 4~20mA 輸出 ,24VDC 二線制 4. 防爆特征 ia Ⅱ CT4 本質安全型 | ||
型號命名方式
1.側裝式磁翻板液位計的組成如下：
UHZ翻柱式磁浮子液位計 | |||||||||
代碼 1 2 | 安裝方式 側裝式 頂裝式 | ||||||||
代碼 1 2 | 主體材質 ABS 1Cr18Ni9Ti | ||||||||
代碼 1 2 3 4 | 公稱壓力 0.6MPa（ ***適用于主體材質為 ABS 時 ） 1.6Mpa 2.5Mpa 4.0MPa | ||||||||
代碼 1 2 3 4 5 | 型式 基本型 帶上、下限開關輸出 帶電遠傳 （0~10mA 輸出 ,220V,AC） 帶電遠傳 （4~20mA 輸出 ,24V,DC） 帶本安防爆型遠傳 （4~20mA 輸出 ,24V,DC） | ||||||||
安裝間距 （ 測量范圍 ） | |||||||||
L1 | 安裝深度 （ 頂裝式 ） （0~4000mm 任選 ） | ||||||||
介質 密度 | g/cm3 | ||||||||
UHZ 1 1 1 1 L= □ L= □ p= □ | |||||||||
2 .型號標記示例：
示例 1 ： UHZ-1111 L=2500 ρ =0.6 側裝式 ,ABS（0.6MPa）, 基本型 , 安裝間距 2500mm, 介質密度 0.6g/cm 3 。
示例 2 ： UHZ-2232 □ L=2500 L1=3000 ρ =0.5 頂裝式 , 不銹鋼 （2.5MPa）, 帶上、下限開關輸出 , 測量范圍 2500mm. 安裝深度 3000mm, 介質密度 0.5g/cm 3 。
側裝式磁翻板液位計定貨須知
l 定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。
l 用戶如使用 JB 及 HG 法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或?yàn)槟O(shè)計制造特殊產品。

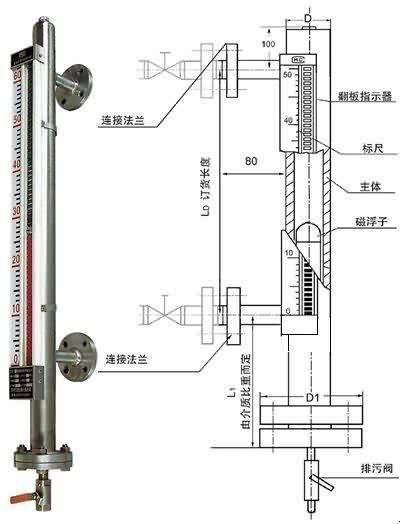

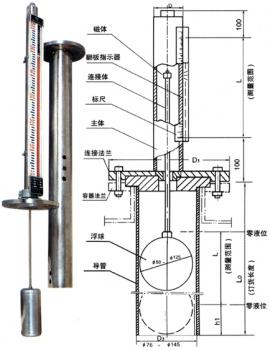

l 用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表：
安裝 型式 | 主 體 材 質 | 公稱直徑 | 公稱 壓力 DN （mm） | 法蘭外徑 PN （Mpa） | 螺心 栓圓 孔直 中徑 K | 螺孔徑 L | 螺栓 | 密封面 | 法蘭厚度 C | 法蘭密封墊 | ||||
數 量 n | 螺 紋 Th | d | f | 外徑 | 內徑 | 厚度 | ||||||||
側 裝 | 不銹鋼 | 20 | 4.0 | 105 | 75 | 14 | 4 | M12 | 56 | 2 | 16 | 61 | 27 | 2 |
ABS | 20 | 1.0 | 105 | 75 | 14 | 4 | M12 | 56 | 2 | 16 | 61 | 27 | 2 | |
頂 裝 | 不銹鋼 | 200 | 2.5 | 360 | 310 | 26 | 12 | M24 | 274 | 3 | 32 | 284 | 220 | 2 |
ABS | 200 | 0.6 | 320 | 280 | 18 | 8 | M16 | 258 | 3 | 24 | 262 | 220 | 2 | |
